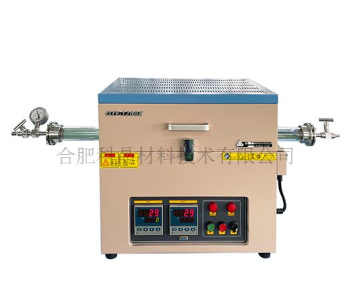

1200 °C Doppelzonen-Rohrofen mit offenem Rohr (optional 60, 80 oder 100 mm Quarzrohr und Flansch)
1. Der Zweizonen-Split-Rohrofen eignet sich perfekt für experimentelle Szenarien wie Gradientenglühen, segmentiertes Sintern und mehrstufige Materialsynthese und ist besonders für die wissenschaftliche Forschung an Universitäten und kleine Versuchsforschungen und -entwicklungen von Unternehmen im Bereich neuer Energien geeignet.
2. Der Zweizonen-Split-Rohrofen unterstützt 60 mm/80 mm/100 mm Quarzrohre und Stützflansche, um unterschiedliche Prozessanforderungen zu erfüllen.
3. Der Zweizonen-Split-Rohrofen ist mit einem intelligenten PID-Temperaturregelsystem ausgestattet, mit einer Einzelzonen-Temperaturregelgenauigkeit von ±1 °C und unterstützt eine 50-stufige programmierbare Temperaturregelung. Die experimentelle Zuverlässigkeit des Zweizonen-Split-Rohrofens ist hoch.
- Shenyang Kejing
- Shenyang, China
- 10 Arbeitstage
- 50 Sätze
- Information
Sind Sie in der Materialforschung und Prozessentwicklung mit diesen Problemen konfrontiert?
● Sie müssen gleichzeitig Vergleichsexperimente durchführen, sind dabei aber durch die Einschränkungen von Öfen mit einer Temperaturzone eingeschränkt?
● Der Probenladevorgang ist umständlich und zeitaufwendig, was die Effizienz des Experiments und die Betriebssicherheit beeinträchtigt?
● Unterschiedliche Prozesse erfordern unterschiedliche Spezifikationen der Reaktionsrohre und die Gerätekompatibilität ist unzureichend?

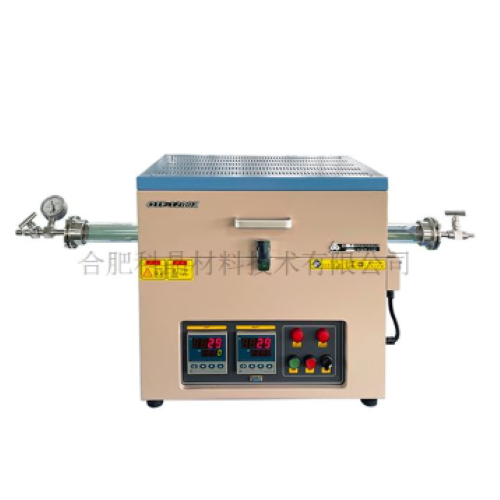

Der offene Vakuumröhrenofen OTF-1200X-II wurde für Sie entwickelt! Dieses Gerät kombiniert perfekt die Flexibilität einer unabhängigen Zweizonen-Temperaturregelung mit dem Komfort einer offenen Struktur und unterstützt 60/80/100 mm Quarzröhren verschiedener Spezifikationen und bietet so eine zuverlässige Wärmebehandlungsplattform für Ihre Forschung und Produktion.
Einführung des Zweizonen-Spaltrohrofens:
Der Zweizonen-Spaltrohrofen OTF-1200X-II ist ein CE-zertifizierter Zweitemperaturzonen-Rohrofen mit einer Maximaltemperatur von bis zu 1200 °C. Das Temperaturfeld im Ofenrohr kann durch Anpassung der Temperaturregelung der beiden Temperaturzonen zu einem Temperaturgradienten geformt werden. Die beiden Temperaturzonen des Zweizonen-Spaltrohrofens werden durch zwei unabhängige Temperaturregelsysteme gesteuert, beide verfügen über eine programmierbare PID50-Temperaturregelung. Der Zweizonen-Spaltrohrofen kann die CVD-Methode zum Züchten von Nanomaterialien und zur Herstellung verschiedener Filme verwenden.
Vorteile eines Zweizonen-Spaltrohrofens:
· Die maximale Höchsttemperatur des Zweizonen-Split-Rohrofens kann 1200 °C erreichen.
· Der Zweizonen-Spaltrohrofen verwendet elektrische Komponenten von ABB.
· Der offene Vakuumröhrenofen verfügt über zwei Heizzonen mit einer Länge von 200 mm, die die Temperatur unabhängig voneinander regeln können.
· Der offene Vakuumröhrenofen verfügt über eine doppelschichtige Gehäusestruktur und ein Luftkühlsystem, das der Reduzierung der Oberflächentemperatur des Gehäuses Priorität einräumen kann.
· Die innere Ofenoberfläche des offenen Vakuumröhrenofens ist mit einer aus den USA importierten Hochtemperatur-Aluminiumoxidbeschichtung überzogen, die die Heizleistung des Geräts verbessern und die Lebensdauer des Instruments verlängern kann.
· Der offene Vakuumröhrenofen verfügt über eine Türöffnungs- und Abschaltfunktion, um die Sicherheit des Experiments zu verbessern.
Technische Parameters eines Zweizonen-Spaltrohrofens:
| Produktname | 1200 °C Doppelzonen-Rohrofen mit offenem Rohr (optional 60, 80 oder 100 mm Quarzrohr und Flansch) OTF-1200X-II |
| Grundparameter des Zweizonen-Spaltrohrofens | · Stromversorgung: AC 220 V 50 Hz · Leistung: 3KW · Maximale Höchsttemperatur: 1200 °C (<1 Std.) · Dauerbetriebstemperatur: 1100℃ · Empfohlene Heizrate: ≤10℃/min · Thermoelement: Typ K · Heizelement: Ferromolybdän-Chrom-Aluminium dotiert · Heizzonenlänge: 400mm |
| Quarzrohrgröße (optional) | · 1″ Außendurchmesser x 19 Innendurchmesser x 1000 mm · 50 AD*44 ID*1000mm · 60 AD*55 ID*1000mm · 80 AD*75 ID*1000mm · 100 AD*95 ID*1000mm |
| Dichtflansch | · Zur Abdichtung werden ein Paar Vakuumflansche aus Edelstahl SS304 und Hochtemperatur-Silikondichtringe verwendet · Die beiden Nadelventile wurden separat an den beiden Flanschen montiert · An einem Seitenflansch ist ein Vakuummanometer montiert |
| Flanschzubehör (optional) | · Der Flansch des Zweizonen-Spaltrohrofens ist mit einem φ8-Pagodendüsenanschluss ausgestattet. Um eine bessere Pumpleistung zu erzielen, können Sie einen KF25-Adapter verwenden. · Um das Gas besser in das Ofenrohr zu leiten, kann eine 1/4"-Edelstahl-Muffenverbindung gewählt werden · KF25 Vakuumanschlussflansch kann erworben werden · Flanschhalterung kann erworben werden |
| Temperaturkontrollsystem eines Zweizonen-Spaltrohrofens | ·Die beiden Temperaturzonen werden durch zwei unabhängige Temperaturregelsysteme gesteuert · Enthält einen Temperaturregler vom Typ YD858P · PID-Automatik-Temperaturregelung · Intelligente 50-Segment-Programmsteuerung · Genauigkeit der Temperaturregelung: ±1℃ · Standard-DB9-PC-Kommunikationsanschluss · MET-Zertifizierung bestanden · Optionale Computer-Temperaturregelungssoftware (für Regler der Serie YD858P) wird zur Steuerung der Heizkurve und zum Exportieren von Daten verwendet |
| Temperaturkalibrierung (optional) | Durch regelmäßige Temperaturkalibrierung des Zweizonen-Spaltrohrofens können Sie die Temperaturgenauigkeit und -gleichmäßigkeit aufrechterhalten. Zur Unterstützung erhalten Sie bei uns ein einfaches Kalibrierungskit. Das komplette Kalibrierungskit umfasst: · 48"L (1/4"OD) K-Typ Thermoelementkalibrierung · Ein OMEGA-Temperaturkalibrator · Thermoelement-Kompensationsleitung |
| Vakuumsystem eines Zweizonen-Spaltrohrofens | Modell: VRD-8 · Pumprate: 2,2 l/s · Motorleistung: 370 W · Enddruck: 5×10-1Pa (ohne Last) · Um ein höheres Vakuum zu erreichen, können Sie andere Hochvakuumsysteme unseres Unternehmens wählen |
| Die Größe des Zweizonen-Spaltrohrofens | · Maße geschlossen: 1270 L x 400 B x 540 H mm · Abmessungen im eingeschalteten Zustand: 1270 L x 560 B x 750 H mm · Die Länge in der Größe beinhaltet die Länge des Ofenrohrs und des Flansches |
| Nettobetrag | · Etwa 40 kg |
| Qualitätssicherung | Der Zweizonen-Split-Rohrofen bietet eine einjährige Garantie und lebenslange Wartung. Besonderer Hinweis: · Verbrauchsmaterialien wie Heizelemente, Quarzrohre, Probentiegel etc. sind nicht im Lieferumfang enthalten · Schäden, die durch die Verwendung von ätzenden und sauren Gasen entstehen, sind nicht von der Garantie abgedeckt |
| Qualitätszertifizierung | · Zweizonen-Spaltrohrofen hat die CE-Zertifizierung bestanden · Zertifikatsnummer: M.2021.206.C67997 · Wenn der Kunde die Zertifizierungsgebühr bezahlt, garantiert das Unternehmen, dass ein einzelner Zweizonen-Split-Rohrofen die deutsche TÜV-Zertifizierung oder CAS-Zertifizierung besteht |
| Vorsichtsmaßnahmen für die Verwendung | ·Der Luftdruck im Quarzrohr sollte nicht höher als 0,02 MPa (relativer Luftdruck) sein. Aufgrund des hohen Luftdrucks in der Gasflasche muss beim Einleiten von Gas in das Quarzrohr ein Druckminderventil an der Gasflasche installiert werden. Aus Sicherheitsgründen wird empfohlen, einen Druck von weniger als 0,02 MPa zu verwenden. Wir empfehlen, ein Druckminderventil von unserem Unternehmen zu erwerben. Der Bereich des Druckminderventils des Unternehmens liegt zwischen 0,01 MPa und 0,1 MPa und bietet eine höhere Genauigkeit und Sicherheit bei der Verwendung. · Für Probenerwärmungsexperimente wird nicht empfohlen, das Auslassventil und das Einlassventil am Flanschende des Ofenrohrs zu schließen. Wenn Sie das Ventil zum Erwärmen der Probe schließen müssen, müssen Sie stets auf die Anzahl der Manometer achten. Wenn die Anzahl der Manometer größer als 0,02 MPa ist, muss das Entlüftungsventil sofort geöffnet werden, um Unfälle (wie z. B. gebrochene Ofenrohre, herausfliegende Flansche usw.) zu vermeiden. · Wir raten von der Verwendung brennbarer, explosiver oder giftiger Gase ab. Sollte der Einsatz brennbarer, explosiver oder giftiger Gase aus technischen Gründen erforderlich sein, treffen Sie bitte selbst entsprechende Schutz- und Explosionsschutzmaßnahmen. Das Unternehmen haftet nicht für Schäden, die durch die Verwendung brennbarer, explosiver oder giftiger Gase entstehen. |
| Einhaltung | CE-Zertifizierung, UL- oder CSA-Zertifizierung sind gegen Aufpreis erhältlich. |
Methode zur Kalibrierung der Temperaturgleichmäßigkeit eines Zweizonen-Split-Rohrofens:
1. Bereiten Sie die Anpassungsausrüstung vor: Wählen Sie 3 bis 5 gemessene und zertifizierte Thermoelemente vom Typ K und ordnen Sie sie gleichmäßig entsprechend der Länge der Heizzone des Zweizonen-Spaltrohrofens an. Die Thermoelementsonden sollten auf dem Quarzprobenschiffchen befestigt und in der Mitte und an beiden Enden der beiden Zonen platziert werden, um einen Kontakt mit der Innenwand des Ofenrohrs zu vermeiden.
2. Stellen Sie die Kalibrierungsparameter ein: Stellen Sie die Zieltemperatur des offenen Vakuumröhrenofens auf die üblicherweise verwendete Betriebstemperatur ein, und die Heizrate wird gemäß den täglichen Experimenten eingestellt. Nach Erreichen der Zieltemperatur 60 Minuten warm halten, um die Temperatur im Ofen zu stabilisieren.
3. Datenaufzeichnung und -analyse: Über das Temperaturkontrollsystem des Zweizonen-Spaltrohrofens oder einen externen Datenrekorder werden die Temperaturdaten jedes Thermoelements in Echtzeit aufgezeichnet, alle 5 Minuten aufgezeichnet und der Durchschnittswert aus den Daten der letzten 30 Minuten der Isolierphase berechnet. Der Temperaturunterschied zwischen den Punkten in einer einzelnen Zone sollte ≤±5℃ betragen.
4. Anpassung und Optimierung: Wenn die Temperaturgleichmäßigkeit einer bestimmten Zone nicht dem Standard entspricht, können Sie den Leistungsverteilungsknopf der entsprechenden Heizzone des Zweizonen-Split-Rohrofens anpassen oder prüfen, ob der Heizdraht locker ist, den Kalibrierungsvorgang wiederholen, bis er dem Standard entspricht, und die Daten nach der Kalibrierung archivieren.
Häufig gestellte Fragen zum offenen Vakuumröhrenofen:
F: Wie wählt man die Spezifikationen für das Quarzrohr aus?
A: φ60 mm eignet sich für Experimente mit einer kleinen Probenanzahl und ist empfindlich gegenüber dem Atmosphärenverbrauch. φ80 mm ist eine allgemeine Spezifikation, die Probenkapazität und atmosphärische Durchflussrate in Einklang bringt. φ100 mm eignet sich für große Proben oder Prozesse, die eine hohe Durchflussatmosphäre erfordern. Bei Bedarf können unsere Ingenieure Ihnen professionelle Auswahlvorschläge für offene Vakuumröhrenöfen unterbreiten.
F: Welche speziellen Anwendungen können in der Zweitemperaturzone des Zweizonen-Spaltrohrofens realisiert werden?
A: In den beiden Temperaturzonen des Zweizonen-Split-Tube-Ofens können unterschiedliche Temperaturen eingestellt werden, um Gradientenmaterialien herzustellen und Gradientensintern zu realisieren. Eine Temperaturzone des Zweizonen-Split-Tube-Ofens kann auch für die Präkursorverdampfung und die andere für die chemische Gasphasenabscheidung genutzt werden. Darüber hinaus können im offenen Vakuumröhrenofen verschiedene Proben gleichzeitig unter gleichen Bedingungen verarbeitet, Vergleichsexperimente durchgeführt und die Versuchseffizienz verbessert werden.
F: Worauf müssen Sie bei der Wartung eines offenen Vakuumröhrenofens achten?
A: Der Widerstandswert des Heizelements sollte regelmäßig überprüft werden, damit das Heizsystem ordnungsgemäß funktioniert. Das Quarzrohr sollte sauber gehalten werden, um Verunreinigungen zu vermeiden, die die Versuchsergebnisse beeinträchtigen. Darüber hinaus sollten die Betriebsabläufe standardisiert werden, um die Lebensdauer des offenen Vakuumröhrenofens zu verlängern. Bei Bedarf stellen wir Ihnen ausführliche Betriebs- und Wartungshandbücher sowie professionellen technischen Support zur Verfügung.
Unsere Stärken:
1. Wir verfügen über eine Betriebsfläche von 12.439,66 Quadratmetern und beschäftigen mehr als 90 Mitarbeiter. Wir sind ein Hightech-Unternehmen, das Forschung und Entwicklung, Produktion und Vertrieb integriert.
2. Dank eines starken Forschungs- und Entwicklungsteams fördern unsere Produkte weiterhin den technologischen Fortschritt, halten mit den neuesten Trends der Branche Schritt und können umfassende Lösungen zur Erfüllung der Kundenbedürfnisse bieten.

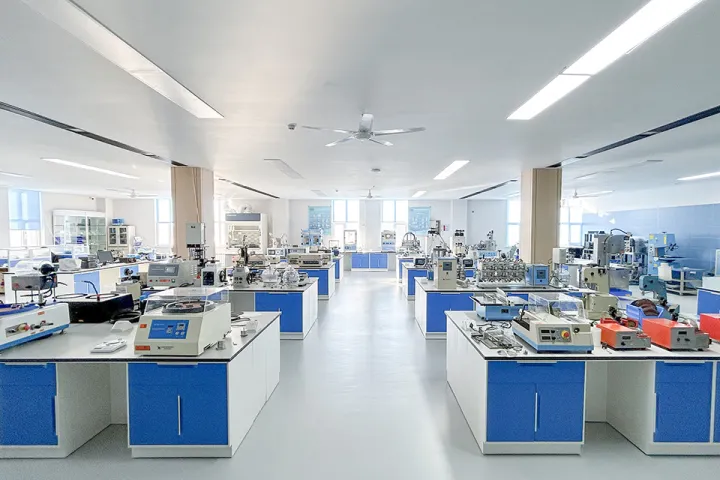

3. Wir verfügen über eine professionelle experimentelle Konfiguration und erfahrene Techniker für die Probenvorbereitung. Nach Jahren intensiver Kultivierung und Verfeinerung wurde ein vollständiger Probenvorbereitungsprozess etabliert, der Forschern eine systematische Anleitung zur Probenvorbereitung bietet.
Wenn Ihr Labor eine zuverlässige Wärmebehandlungslösung benötigt, ist ein Zweizonen-Split-Rohrofen die ideale Lösung für Sie. Wir wissen, dass jedes wissenschaftliche Forschungsprojekt individuelle Anforderungen hat. Unser professionelles Team steht Ihnen jederzeit mit persönlichem technischen Support und Auswahlempfehlungen für offene Vakuumröhrenöfen zur Seite.
Handeln Sie jetzt und lassen Sie sich von uns versorgen mit:
● Detaillierte technische Daten des offenen Vakuumröhrenofens.
● Konfigurationsplan für Ihre experimentellen Anforderungen.
● Wettbewerbsfähiges Angebot und Lieferzyklus.
Hinterlassen Sie gerne eine Nachricht auf der Website, rufen Sie uns an oder schreiben Sie uns eine E-Mail. Unsere Ingenieure beraten Sie schnellstmöglich professionell, helfen Ihnen bei der Auswahl der am besten geeigneten Rohrofenkonfiguration und verhelfen Ihnen zu Durchbrüchen in der wissenschaftlichen Forschung.
