1200 °C kleiner Zweizonen-Rohrofen mit offenem Rohr (optional 1"-2" Quarzrohr und Flansch)
1. Die beiden Heizzonen des kompakten Spaltrohrofens können das Temperaturanstiegs- und -abfallprogramm unabhängig voneinander einstellen, problemlos ein Gradiententemperaturfeld erstellen oder Vergleichsexperimente durchführen. Der kompakte Spaltrohrofen kann komplexe Prozessanforderungen erfüllen.
2. Die Standardkonfiguration des kompakten Spaltrohrofens umfasst ein 1-Zoll- oder 2-Zoll-Quarzrohr (optional) mit einem Flansch aus Edelstahl. Der kompakte Spaltrohrofen eignet sich für unterschiedliche Probenvolumina und atmosphärische Umgebungsanforderungen.
3. Der kompakte Spaltrohrofen integriert ein intelligentes Programmtemperaturkontrollsystem, unterstützt mehrstufiges Programmtemperaturanstieg und -abfall, einfache Bedienung, hohe Wiederholgenauigkeit und reduziert die Schwelle für die Bedienung durch Personal.
- Shenyang Kejing
- Shenyang, China
- 10 Arbeitstage
- 50 Sätze
- Information
Einführung des Hochtemperatur-Rohrofens:

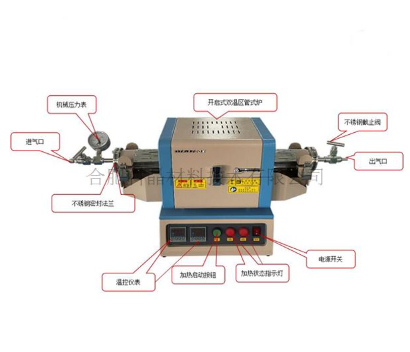

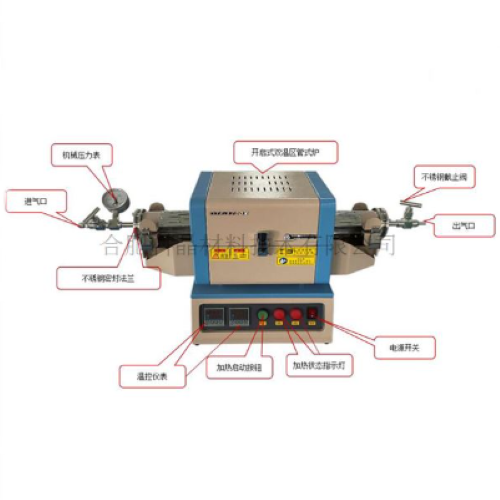

Der kompakte Spaltrohrofen OTF-1200X-S-II ist ein kleiner, CE-zertifizierter offener Röhrenofen mit zwei Temperaturzonen. Die maximale Betriebstemperatur des kompakten Spaltrohrofens kann 1200 °C erreichen. Das Ofenrohr des kompakten Spaltrohrofens ist ein hochreines Quarzrohr mit einem Durchmesser von 25 mm oder 50 mm. Der kompakte Spaltrohrofen ist mit einem Satz Edelstahl-Dichtungsflanschen ausgestattet. Der kompakte Spaltrohrofen kann Proben im Vakuum oder unter Schutzatmosphäre wärmebehandeln. Der kompakte Spaltrohrofen hat zwei Heizzonen mit einer Heizlänge von 100 mm, und der maximale konstante Temperaturgradient der beiden Temperaturzonen beträgt 200 °C. Wenn in beiden Temperaturzonen dasselbe Temperaturprogramm eingestellt wird, kann eine konstante Temperaturzone von 100 mm erreicht werden. Die beiden Temperaturregelsysteme regeln die beiden Temperaturzonen unabhängig voneinander, und beide können ein 50-stufiges Heizprogramm mit einer Temperaturregelgenauigkeit von ±1 °C einstellen.
Die Hauptmerkmale des Hochtemperatur-Rohrofens:
· Der offene Vakuumröhrenofen verfügt über eine doppelschichtige Schalenstruktur.
· Der Hochtemperatur-Rohrofen verwendet hochreine Aluminiumoxidfasern als Ofenmaterial und die Oberfläche ist mit einer Aluminiumoxidbeschichtung geölt, was die Heizleistung verbessern und die Lebensdauer verlängern kann.
· Der Hochtemperatur-Rohrofen verfügt über zwei 4 Zoll lange Heizzonen, die die Temperatur unabhängig voneinander regeln können.
· Der Hochtemperatur-Rohrofen hat eine kompakte Größe und Struktur.
· Zwischen den beiden Heizzonen des Hochtemperatur-Rohrofens sind optional kreisförmige Trennwände aus Aluminiumoxid vorhanden, die Ihnen dabei helfen können, einen Temperaturgradienten im Ofenrohr aufzubauen.
· Alle elektronischen Komponenten des Hochtemperatur-Rohrofens sind UL-zertifiziert.
· Für Hochtemperatur-Rohröfen sind Quarzrohrstopfen und Quarztiegel erhältlich, die die Sauberkeit und das Vakuum im Ofenrohr erhöhen können.
Technische Parameter des offenen Vakuumröhrenofens:
| Produktname | 1200 °C kleiner Zweizonen-Rohrofen mit offenem Rohr (optional 1"- 2" Quarzrohr und Flansch) OTF-1200X-S-II |
| Grundparameter | · Stromversorgung: AC 110 V 50 Hz/60 Hz (Standardtransformator 110 V auf 220 V) · Leistung: 1,2 kW · Maximale Höchsttemperatur: 1200 °C (<1 Std.) · Dauerbetriebstemperatur: 1100℃ · Empfohlene Heizrate: ≤10℃/min · Thermoelement: Typ K · Heizelement: Ferromolybdän-Chrom-Aluminium dotiert · Heizzonenlänge: 200mm |
| Quarzrohrgröße (optional) | · Φ25 x 600 mm · Φ50 x 600 mm |
| Dichtflansch | · Der Hochtemperatur-Rohrofen ist mit einem Paar Vakuumflanschen aus Edelstahl SS304 und Hochtemperatur-Silikondichtringen abgedichtet · Die beiden Nadelventile wurden separat an den beiden Flanschen montiert · An einem Seitenflansch ist ein Vakuummanometer montiert |
| Edelstahl-Dichtungsflanschsystem | · Ein Satz wassergekühlter Dichtungsflansche. Zwischen dem Dichtungsflansch und dem Korundrohrflansch wird eine Dichtungsmethode mit Kompressions-O-Ringen aus Silikon verwendet. · Der obere Flansch ist mit Klemmen ausgestattet, um die Probenahme und das Blockieren der Rohre zu erleichtern. Der obere Flansch ist mit einem Präzisionsnadelventil, einem Zeigervakuumdruckmesser und einem 6,35-Doppelkartenhülsen-Lufteinlass ausgestattet. · Der untere Flansch verfügt über einen KF25-Luftauslass und einen Pagodenmund-Luftauslass. · Lofting: Der obere Flansch verfügt über einen Probenhaken zum Aufhängen von Proben, und der untere Flansch kann auch mit einer Probenplatzierungsplattform reserviert werden. (Kunden müssen vor dem Kauf mit dem Vertrieb kommunizieren, ob die Probe aufgehängt oder auf die Probenbühne gelegt wird und die Aufhängetemperatur 1200 °C überschreitet. Kunden müssen Platindraht selbst kaufen.) |
| Flanschzubehör (optional) | · Der Flansch ist mit einem φ8 Pagodendüsenanschluss ausgestattet. Um eine bessere Pumpleistung zu erzielen, können Sie optional einen KF25-Adapter verwenden. · Um das Gas besser in das Ofenrohr zu leiten, kann eine 1/4"-Muffenverbindung aus Edelstahl gewählt werden. · KF25-Vakuumanschlussflansch kann erworben werden. · Flanschhalterung kann erworben werden. |
| Temperaturkontrollsystem | · Die beiden Temperaturzonen des Hochtemperatur-Rohrofens werden durch zwei unabhängige Temperaturregelsysteme gesteuert · Der Hochtemperatur-Rohrofen verfügt über einen Temperaturregler vom Typ YD858P · Automatisches PID-Temperaturregelsystem · Intelligente 50-Segment-Programmiersteuerung · Genauigkeit der Temperaturregelung: ±1℃ · Standardmäßiger DB9-PC-Kommunikationsanschluss · MET-Zertifizierung bestanden · Optionale Computer-Temperaturregelungssoftware (für Controller der Serie YD858P) wird zur Steuerung der Heizkurve und zum Exportieren von Daten verwendet |
| Temperaturkalibrierung (optional) | · Kalibrieren Sie die Temperatur des offenen Vakuumröhrenofens regelmäßig, um die Genauigkeit und Gleichmäßigkeit der Temperatur zu gewährleisten. Zur Unterstützung erhalten Sie bei uns ein einfaches Kalibrierungskit. Das komplette Kalibrierungskit umfasst: 1. 48"L (1/4"O.D) K-Typ Thermoelement Kalibrierung 2. Ein OMEGA-Temperaturkalibrator 3. Thermoelement-Kompensationsleitung |
| Vakuumsystem | Modell: VRD-8 · Pumprate: 2,2 l/s · Motorleistung: 370 W · Enddruck: 5×10-1Pa (ohne Last) · Um ein höheres Vakuum zu erreichen, können Sie andere Hochvakuumsysteme unseres Unternehmens wählen · Zur Vermeidung von Verschmutzungen durch die Vakuumpumpe kann eine Kaltvakuumfalle erworben werden |
| Die Größe des offenen Vakuumröhrenofens | · Abmessungen geschlossen: 900 L x 330 B x 390 H mm · Abmessungen im eingeschalteten Zustand: 900 L x 440 B x 540 H mm · Die Länge in der Größe beinhaltet die Länge des Ofenrohrs und des Flansches |
| Die Nettomenge des offenen Vakuumröhrenofens | Etwa 18 kg |
| Qualitätssicherung des kompakten Spaltrohrofens | Ein Jahr Garantie, lebenslanger technischer Support. Besonderer Hinweis: 1. Verbrauchsmaterialien wie Heizelemente, Quarzrohre, Probentiegel usw. sind nicht im Lieferumfang enthalten. 2. Schäden, die durch die Verwendung ätzender und säurehaltiger Gase entstehen, sind nicht durch die Garantie abgedeckt. |
| Qualitätszertifizierung des offenen Vakuumröhrenofens | · Der offene Vakuumröhrenofen hat die CE-Zertifizierung bestanden · Zertifikatsnummer: M.2021.206.C67997 · Wenn der Kunde die Zertifizierungsgebühr bezahlt, garantiert das Unternehmen, dass ein einzelner offener Vakuumröhrenofen die deutsche TÜV-Zertifizierung oder CAS-Zertifizierung besteht. |
| Vorsichtsmaßnahmen für die Anwendung | · Der Luftdruck im Quarzrohr sollte nicht höher als 0,02 MPa (relativer Luftdruck) sein. Aufgrund des hohen Luftdrucks in der Gasflasche muss beim Einleiten von Gas in das Quarzrohr ein Druckminderventil an der Gasflasche installiert werden. Aus Sicherheitsgründen wird empfohlen, einen Druck von weniger als 0,02 MPa zu verwenden. Wir empfehlen, ein Druckminderventil von unserem Unternehmen zu erwerben. Der Bereich des Druckminderventils des Unternehmens liegt zwischen 0,01 MPa und 0,1 MPa und bietet eine höhere Genauigkeit und Sicherheit bei der Verwendung. · Für Probenerwärmungsexperimente wird nicht empfohlen, das Auslassventil und das Einlassventil am Flanschende des Ofenrohrs zu schließen. Wenn Sie das Ventil zum Erwärmen der Probe schließen müssen, müssen Sie stets auf die Anzahl der Manometer achten. Wenn die Anzahl der Manometer größer als 0,02 MPa ist, muss das Entlüftungsventil sofort geöffnet werden, um Unfälle (wie z. B. gebrochene Ofenrohre, herausfliegende Flansche usw.) zu vermeiden. · Wir raten von der Verwendung brennbarer, explosiver oder giftiger Gase ab. Sollte der Einsatz brennbarer, explosiver oder giftiger Gase aus technischen Gründen erforderlich sein, treffen Sie bitte selbst entsprechende Schutz- und Explosionsschutzmaßnahmen. Das Unternehmen haftet nicht für Schäden, die durch die Verwendung brennbarer, explosiver oder giftiger Gase entstehen. |
| Einhaltung | CE-Zertifizierung, UL- oder CSA-Zertifizierung sind gegen Aufpreis erhältlich. |
Häufig gestellte Fragen:
F: Was sind die wichtigsten Überlegungen bei der Auswahl eines 1-Zoll- oder 2-Zoll-Quarzrohrs für einen offenen Vakuumröhrenofen?
A: Die Wahl des Quarzrohrs für einen offenen Vakuumröhrenofen hängt hauptsächlich von der Probengröße, dem erforderlichen Luftstrom und dem Arbeitsdruck ab. Das 1-Zoll-Rohr eignet sich für Pulver oder kleine Proben mit geringem Luftverbrauch. Das 2-Zoll-Rohr eignet sich für größere Proben oder Szenarien, die einen höheren Luftstrom erfordern.
