Diamantdrahtsäge mit pneumatischem Spannsystem
marke Shenyang Kejing
Die HERKUNFT der Produkte Shenyang, China
Die lieferzeit 10 Arbeitstage
Die fähigkeit, 50 Sätze

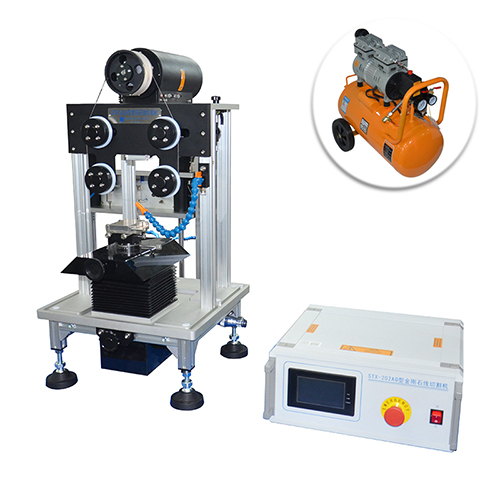

1. Die kleine pneumatisch gespannte Diamantsäge STX-202AQ wurde speziell für Materialforscher entwickelt. Sie wird zum Präzisionsschneiden spröder Materialproben verwendet. Sie kann Materialien schneiden, schneiden und quadrieren.
2. Zu den Materialien, die mit der pneumatisch gespannten Diamantsäge geschnitten werden können, gehören Keramik, Kristalle, Glas, Metalle, Steine, thermoelektrische Materialien, infrarotoptische Materialien, Verbundwerkstoffe, biomedizinische Materialien usw.
3. Das Spannrad der pneumatisch gespannten Diamantsäge verwendet eine pneumatische Spannung, mit der der Luftdruck entsprechend dem Drahtdurchmesser angepasst werden kann. Wenn der Drahtdurchmesser zu dünn ist, kann dies den Schneiddraht wirksam vor dem Brechen aufgrund übermäßiger Spannung schützen.
Hauptmerkmale der pneumatisch gespannten Diamantsäge:
1. Diamantdrahtsägemaschinen mit Luftspannung können zum Schneiden verschiedener Materialien mit unterschiedlicher Härte verwendet werden, insbesondere zum Schneiden spröder und leicht spaltbarer Kristalle.
2. Die Diamantdrahtsägemaschine mit Luftspannung ist einfach zu bedienen und hat eine hervorragende Verarbeitungsqualität.
3. Die Diamantdrahtsägemaschine mit Luftspannung verfügt über eine Aluminiumprofilstruktur, die schön und leicht ist.
4. Die Diamantdrahtsägemaschine mit Luftspannung verwendet eine pneumatische Spannung, die eine gleichmäßigere Abgabe der Spannkraft und eine genauere Einstellung ermöglicht.
5. Diamantdrahtsägemaschine mit Luftspannung kann einen Diamantdraht mit einem Mindestdurchmesser von 0,08 mm verwenden
6. Die Hochspannungs-Diamantdrahtsäge ist eine Hochspannungs-Diamantdrahtsäge, die kontinuierliche Schnitte durchführen kann. Nach dem Einstellen des Schneidprogramms wird die Probe kontinuierlich ohne manuelle Anpassung zugeführt und die Probengröße nach dem Schneiden ist hochgenau.
7. Der Schneiddraht der Hochspannungs-Diamantdrahtsäge verwendet einen Einzeldraht-Hin- und Herbewegungsmodus. Die Länge des nutzbaren Drahtes ist groß und die Lebensdauer des Drahtes ist lang, was die Schneidleistung verbessert.
8. Wenn eine Hochspannungs-Diamantdrahtsäge mit einem elektrischen Drehtisch verwendet wird, kann sie Präzisionsschnitte durchführen und die Oberflächenbeschaffenheit der geschnittenen Probe ist gut.
9. Beim Einsatz einer Hochspannungs-Diamantdrahtsäge für ultradünne Präzisionsschnitte kann die Dicke der geschnittenen dünnen Scheibe (im Bereich von etwa 1 Zoll) 0,08 mm erreichen.
Technische Parameter der pneumatischen Drahtsäge:
Produktname | STX-202AQ Pneumatische Drahtsäge Systemsäge |
Produktmodell | STX-202AQ |
Installationsbedingungen für Hochspannungs-Diamantdrahtsägen | 1. Temperatur und Luftfeuchtigkeit: 10 – 85 % relative Luftfeuchtigkeit (bei 25 °C ohne Kondensation) Temperatur: 0 – 45 °C. 2. Es gibt keine starken Vibrationsquellen und kein korrosives Gas in der Umgebung der Diamantdrahtsägemaschine mit Luftspannung. 3. Kühlmittel: erforderlich (Schneidöl wird empfohlen) 4. Strom: einphasig: AC 220 V, 50 Hz, dreipolige Steckdose 10 A nach nationalem Standard muss gut geerdet sein. 5. Luftquelle (Druckluft): ≥0,6 MPa. 6. Werkbank: 1000 x 600 x 700 mm, empfohlenes Traggewicht über 80 kg (am besten ein massiver Zementtisch). 7. Lüftungsgerät: keine besonderen Anforderungen |
Hauptparameter der Hochspannungs-Diamantdrahtsäge | 1. Stromversorgungsschnittstelle: Dreipolige Steckdose nach nationalem Standard mit Versicherung AC220 50Hz 10A 2. Diamantsäge mit pneumatischer Spannung. Gesamtleistung: 100 W. 3. Hochspannungs-Diamantdrahtsäge. Hauptkörperstruktur: Rahmen aus Aluminiumlegierung. 4. Schnittlinienlänge: ≤20m 5. Schnittliniendurchmesser: ≤ 0,45 mm 6. Schneidfaden-Spannmethode: einstellbare pneumatische Spannung 7. Spindelschneidrotationsmethode: Hin- und Herdrehung 8. Spindeldrehzahl: 2-260 U/min einstellbar 9. Effektiver Hub der Z-Achse: ≤60 mm 10. Effektiver Hub der Y-Achse: ≤50 mm 11. Horizontal-/Neigungswinkel der zweidimensionalen Vorrichtung: Manuelle zweidimensionale Vorrichtung: horizontal 0-360° Neigungswinkel ±15° 12. Maximaler Abstand zwischen den Innenseiten der beiden Führungsräder: 95mm 13. Maximaler Werkstückdurchmesser und Länge zum Schneiden: Φ50X50mm 14. Pneumatische Spannungsdiamantsäge kann Probengröße (Länge × Breite × Höhe) laden: 80 x 51 x 12 mm 15. Pneumatische Spannungsdiamantsäge kann Dicke (Tiefe) schneiden: effektiver Wert ≤ 50 mm 16. Pneumatische Spannungsdiamantsäge Steuerungsmethode: externer unabhängiger Steuerkasten SPS-Programmierer + 4,3-Zoll-Touchscreen 17. Videoüberwachung des Schneidebereichs: nein Bemerkungen: 1. Das Gerät wird mit einem inländischen Standardnetzteil mit 220 V Wechselstrom und 50 Hz betrieben. Die tatsächliche Stromversorgung unterliegt den Parametern auf dem Etikett auf der Rückseite des Produkts. 2. Die Schneidemaschine STX-202A-DC wird mit einem Standard-Netzteil geliefert: IN: AC100-240V 50/60Hz OUT: DC24V 11,67A 3. Einige Modelle unterstützen die Produktanpassung AC110V 50/60Hz. |
Spezifikationen für Hochspannungs-Diamantdrahtsägen | Abmessungen der pneumatischen Drahtsäge: 414 mm × 500 mm × 750 mm; Pneumatisches Seilsägesystem Sägegewicht: 40kg
|
Funktionen und Anwendungen pneumatisch gespannter Diamantsägen | 1. Keramische Materialien: Aluminiumoxidkeramik, Zinkoxidkeramik, Zirkoniumoxidkeramik, Zielkeramik, Wabenkeramik, Halbleiterkeramik, leitfähige Keramik, nicht leitfähige Keramik usw.; 2. Kristallmaterialien: Graphit, Siliziumkristalle (solar-polykristallines Silizium, einkristallines Silizium), Saphir, Aluminiumoxidkristalle, Infrarot-Glaskristalle, Siliziumkarbidkristalle, Cäsiumiodidkristalle usw.; 3. Glasmaterialien: Chalkogenidglas, optisches Glas, Quarzglas, Infrarotglas, Glasröhren usw.; 4. Metallmaterialien: Eisen, Aluminium, Kupfer, Titanlegierung, Magnesiumlegierung und andere Metalle und Legierungen, Nichteisenmetalle (Zinksulfid, Ferrit) usw.; 5. Verbundwerkstoffe: PVC-Platten, Kohlefaserverbundwerkstoffe, Glasfaserverbundwerkstoffe usw. 6. Gesteinsmaterialien: Natursteine, Jade, Meteoriten, Pei Cui, Achat usw. Präzisionsschneiden; Präzisionsschneiden verschiedener hochwertiger Materialien; Schneiden von geologischen Leichtscheiben, geologischen Dünnscheiben (Sedimentgestein, magmatisches Gestein, metamorphes Gestein, Erze) usw. 7. Thermoelektrische Materialien: Wismuttellurid, Bleitellurid, Silizium-Germanium-Legierung usw. 8. Infrarotoptische Materialien: Kristalle wie Zinkselenid, Zinksulfid, Silizium, Germanium usw. 9. Biomedizinische Materialien: Bioplastik-Probenschnitte (menschliche und tierische Organe, kombinierte Schnitte von Weich- und Hartgewebe des Kiefers, Implantatbeobachtung, Zahnkronen und -brücken, histologische Präparate wie Zähne); Kombinierte Schnitte von Weich- und Hartgeweben aus der Orthopädie (frisches und hartes Gewebe wie Oberschenkelknochen, Hüftgelenk, Wirbelkörper, histologische Knochenproben mit Implantaten usw.); Medizinische Gewebeschnitte wie z. B. kardiovaskuläre Stentschnitte und Steinschnitte;
Hinweis: Materialien mit einer geringeren Härte als die von Diamantdraht können präzise geschnitten werden. |
Pneumatisch gespannte Diamantsäge Standardzubehör
NEIN. | Name | Menge | Bild |
1 | Spannrad | 2 Stck. |
|
2 | Vorderrad | 2 Stck. |  |
3 | Kreuzschraubstock | 1 Satz |  |
4 | Diamant-Schneiddraht | 3 Rollen |  |
5 | Wasserpumpe | 1 Stück |  |
6 | Kunstharzgebundene Keramik | 2 Stck. |  |
7 | Etwas lernen | 4 Stück |  |
Pneumatisch gespannte Diamantsäge. Optionales Zubehör:
NEIN. | Name | Funktionstyp | Bild |
1 | Diamant-Schneiddraht (Ø0,125, Ø0,25, Ø0,35, Ø0,42 mm) | (Optional) |  |
2 | Schneidöl | （Optional） |
|
3 | Vorrichtung zum Schneiden geologischer Scheiben | （Optional） |  |
4 | Heizplatte | （Optional） |
|
5 | Tragbares Mikroskop (kabelloses digitales 3R-Mikroskop) | （Optional） |  |
6 | Stummgeschalteter ölfreier Luftkompressor | （Optional） |  |
7 | DX-100 Einkristall-Peilgerät | （Optional） |
|
Garantie
· Ein Jahr eingeschränkter Service mit lebenslangem Support (ausgenommen verrostete Teile aufgrund unzureichender Lagerbedingungen)
