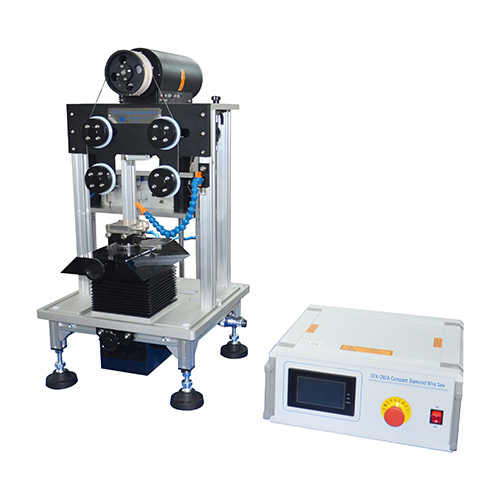

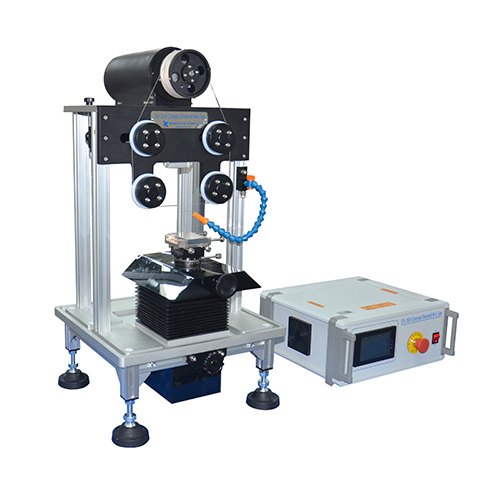

Diamantdrahtsäge zum Schneiden von max. 50 mm
1. Die industrielle Diamantdrahtsäge STX-202A kann zum Schneiden verschiedener Materialien unterschiedlicher Härte verwendet werden, insbesondere zum Schneiden spröder und leicht spaltbarer Kristalle.
2. Die industrielle Diamantdrahtsäge ist einfach zu bedienen und weist eine hervorragende Verarbeitungsqualität auf.
3. Die industrielle Diamantdrahtsäge verfügt über eine Aluminiumprofilstruktur, die schön und leicht ist.
- Shenyang Kejing
- Shenyang, China
- 10 Arbeitstage
- 50 Sätze
- Information
Einführung der automatischen Diamantdrahtsäge:
Die automatische Diamantdrahtsäge STX-202A wurde für Materialforscher entwickelt und dient zum Präzisionsschneiden spröder Materialproben. Die automatische Diamantdrahtsäge kann Materialien schneiden, schneiden und quadrieren. Der rotierende Drehteller ermöglicht auch das Schneiden von Proben in einem bestimmten Winkel. Zu den Materialien, die mit der automatischen Diamantdrahtsäge geschnitten werden können, gehören Keramik, Kristalle, Glas, Metalle, Gestein, thermoelektrische Materialien, infrarotoptische Materialien, Verbundwerkstoffe und biomedizinische Materialien. Diese Maschine ist eine automatische Diamantdrahtsäge, die kontinuierlich schneiden kann. Nach dem Einstellen des Schneidprogramms für das Steinschneiden mit der Diamantdrahtsäge wird die Probe kontinuierlich ohne manuelle Einstellung zugeführt. Die Größe der geschnittenen Probe ist hochpräzise. Der Schneiddraht bewegt sich in einem Einzeldraht hin und her. Die nutzbare Drahtlänge und die lange Lebensdauer des Drahtes verbessern die Schneideffizienz. Das Spannrad arbeitet mit einer Federspannung. Die Feder ist sehr steif und hat eine hohe Spannkraft. Die Spannkraft bleibt während des Schneidvorgangs unverändert, um die Spannung des Diamantdrahts aufrechtzuerhalten. Bei Verwendung einer tragbaren Diamantdrahtsäge für ultradünne Präzisionsschnitte kann die Dicke der Schnittscheibe (innerhalb von etwa 1 Zoll) 0,08 mm erreichen.
Hauptmerkmale von Diamantdrahtsäge Steinschneiden:
1. Geeignet zum Schneiden von Materialien mit unterschiedlicher Härte, insbesondere spröden und leicht spaltbaren Kristallen.
2. Einfache Bedienung mit hoher Verarbeitungspräzision.
3. Hergestellt aus Aluminiumlegierungsprofilen, die Haltbarkeit und leichtes Design gewährleisten.
Spezifikationen der Diamantdrahtsäge zum Steinschneiden:
| Produktname | STX-202A Kompakte Diamantdrahtsäge | ||||
| Produktmodell | STX-202A | ||||
| Installationsbedingungen der elektrischen Diamantdrahtsäge | 1. Temperatur und Luftfeuchtigkeit: 10–85 % relative Luftfeuchtigkeit (bei 25 °C ohne Kondensation). Temperatur: 0–45 °C. 2. In der Umgebung der automatischen Diamantdrahtsäge gibt es keine starken Vibrationsquellen und kein korrosives Gas. 3. Kühlmittel der Diamantdrahtsäge zum Steinschneiden: erforderlich (Schneidöl wird empfohlen) 4.Stromversorgung: Einphasiger Wechselstrom 220 V ±10 %, 50 Hz. 5. Luftquelle (Druckluft): keine Voraussetzung. 6. Werkbank: 1000 × 600 × 700 mm, empfohlenes Traggewicht von mehr als 80 kg (am besten eine solide Zementplattform). 7. Lüftungsgerät: keine besonderen Anforderungen | ||||
| Funktionen und Verwendung der elektrischen Diamantdrahtsäge | 1. Keramische Materialien: Aluminiumoxidkeramik, Zinkoxidkeramik, Zirkoniumoxidkeramik, Zielkeramik, Wabenkeramik, Halbleiterkeramik, leitfähige Keramik, nichtleitende Keramik usw.; 2. Kristallmaterial: Graphit, Siliziumkristall (Solarpolysilizium, Einkristallsilizium), Saphir, Aluminiumoxidkristall, Infrarotglaskristall, Aluminiumoxidkristall, Siliziumkarbidkristall, Cäsiumiodidkristall usw.; 3. Glasmaterialien: Chalkogenidglas, optisches Glas, Quarzglas, Infrarotglas, Glasröhre usw.; 4. Metallmaterialien: Eisen, Aluminium, Kupfer, Titanlegierung, Magnesiumlegierung und andere Metalle und Legierungen, Nichteisenmetalle (Zinksulfid, Ferrit) usw.; 5. Verbundwerkstoffe: PVC-Platte, Kohlefaser-Verbundwerkstoff, Glasfaser-Verbundwerkstoff usw. 6. Gesteinsmaterial: Präzisionsschneiden von Naturgestein, Jade, Meteorit, Jadeit/Smaragd, Achat usw.; Präzise Scheiben verschiedener hochwertiger Materialien; geologische Scheiben, geologische Scheiben (Sedimentgesteine, magmatische Gesteine, metamorphe Gesteine, Erze) und andere quadratische Scheiben. 7. Thermoelektrische Materialien: Wismuttellurid, Bleitellurid, Silizium-Germanium-Legierung usw. 8. Infrarotoptische Materialien: Zinkselenid, Zinksulfid, Silizium, Germanium und andere Kristalle 9. Biomedizinische Materialien: Bioplastifizierte Probenscheiben (menschliche und tierische Organe, kombinierte Schnitte aus weichem und hartem Kiefergewebe, Implantatbeobachtung, Zahnkronen und -brücken, Zähne und andere histologische Proben); Orthopädische Weich- und Hartgewebe-Gelenkschnitte (Oberschenkel-, Hüft-, Wirbelkörper- und anderes Frischgewebe und Hartgewebe, histologische Knochenproben mit Implantaten usw.); Kardiovaskuläre und zerebrovaskuläre Stentscheiben, Konkrementscheiben und andere medizinische Gewebescheiben; … Hinweis: Präzisionsschneiden kann für Materialien mit einer Härte durchgeführt werden, die geringer ist als die von Diamantdraht | ||||
| Parameter der elektrischen Diamantdrahtsäge | 1. Stromversorgungsschnittstelle: AC220 50Hz 10A 2. Gesamtleistung der industriellen Diamantdrahtsäge: 100 W 3. Hauptkörperstruktur: Rahmen aus Aluminiumlegierung 4. Schnittlinienlänge: ≤20m 5. Schnittliniendurchmesser: ≤0,45 mm 6. Schneidfaden-Spannmethode: mechanische Federspannung 7. Spindelschneidrotationsmethode: Hin- und Herdrehung 8. Spindeldrehzahl: 2–260 U/min einstellbar 9. Schnittgeschwindigkeit: 0,05–40 mm/min 10. Rücklaufgeschwindigkeit: 1-40 mm/min 11. Effektiver Hub der Z-Achse: ≤60 mm 12. Effektiver Hub der Y-Achse: ≤ 50 mm 13. Horizontaler/geneigter Drehwinkel der zweidimensionalen Vorrichtung: Manuelle zweidimensionale Vorrichtung: horizontal 0-360° Neigung ±15° 14. Maximaler Abstand zwischen den Innenseiten der beiden Führungsräder: 95 mm 15. Maximaler Werkstück-Schnittdurchmesser: Effektiver Wert ≤ Φ50 mm 16. Probenblockgröße (Länge × Breite × Höhe): 80 mm×51 mm×12 mm 17.Steuermodus: externer unabhängiger Steuerkasten, SPS-Programmierer + 7-Zoll-Touchscreen 18. Videoüberwachung des Schneidebereichs: nein | ||||
19.Spezifikationen der elektrischen Diamantdrahtsäge: ·Größe: 414 mm × 500 mm × 810 mm; ·Gewicht: ca. 40 kg |  | ||||
Elektrische Diamantdrahtsäge Standardzubehör:
NEIN. | Name | Menge | Bild |
1 | Spannrolle aus Polyethylen (PE) | 2 Stck. |  |
2 | Führungsrad aus Polyethylen (PE) | 2 Stck. |
|
3 | 2 Zoll Schneide 90° Positionierungsmatrize | 1 Satz |  |
4 | Diamant-Schneiddraht | 3 Rollen |  |
5 | Wasserpumpe | 1 Stck. |
|
6 | Harzgebundene Keramik | 2 Stck. |
|
7 | Unterrichten | 4 Stck. |
|
Optionales Zubehör zum Steintrennen mit Diamantdrahtsäge:
NEIN. | Name | Funktionstyp | Bild |
1 | Diamant-Schneiddraht (Ø0,25 mm, Ø0,35 mm, Ø0,42 mm) | (optional) |  |
2 | Schneidöl | （optional） |  |
3 | Vorrichtung zum Schneiden geologischer Scheiben | （optional） |  |
4 | Heizplatte | （optional） |  |
5 | Tragbares Mikroskop (kabelloses digitales 3R-Mikroskop) | （optional） |  |
6 | DX-100 Einkristall-Peiler | （optional） |
|
Garantie für tragbare Diamantdrahtsägen:
· Ein Jahr eingeschränkter Support mit lebenslanger Garantie (ausgenommen verrostete Teile aufgrund unzureichender Lagerbedingungen)
Sicherheitsvorkehrungen für tragbare Diamantdrahtsägen:
Tragen Sie geeignete persönliche Schutzausrüstung (PSA): einschließlich Schutzbrille, Staubmaske, Handschuhe und Schutzkleidung, um Verletzungen durch Staub und Schmutz zu vermeiden, die beim Schneidvorgang mit der tragbaren Diamantdrahtsäge entstehen.
Gut belüfteter Arbeitsbereich: Vermeiden Sie das Einatmen von Partikeln, die beim Schneidvorgang entstehen, insbesondere wenn Sie die tragbare Diamantdrahtsäge zum Schneiden von Materialien wie Stein oder Glas verwenden.
Überprüfen Sie den Zustand der Diamantdrahtsäge beim Steinschneiden: Überprüfen Sie vor jedem Gebrauch den Zustand der Diamantdrahtsäge, um sicherzustellen, dass keine beschädigten oder stark abgenutzten Teile vorhanden sind.
Sichern Sie das Werkstück: Stellen Sie sicher, dass das zu schneidende Material fest fixiert ist, um Bewegungen oder Erschütterungen während des Einsatzes der Diamantdrahtsäge zum Steinschneiden zu verhindern.
