Diamantschneidspitze
An der Spitze ist ein Diamant eingelassen, um einen harten, konzentrierten Kontaktpunkt für kontrolliertes manuelles Anritzen zu schaffen.

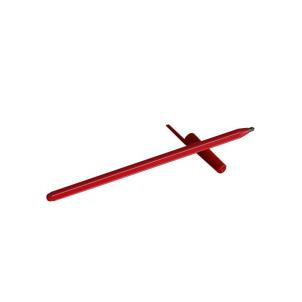

SYJ-01DS Diamant-Anreißstift
1. Ein kompakter Diamantanreißer in Stiftform zum manuellen Anritzen kleiner Mengen dünner Einkristallsubstrate, dünner Glasproben und anderer Laborproben.
2. Die eingebettete Diamantspitze sorgt für einen konzentrierten Kontaktpunkt, während der Edelstahlkörper eine bequeme Handhabung, Tragbarkeit und wiederholte Verwendung im Labor ermöglicht.
- Information
Manuelle Bewertung von Dünnscheiben, Glas und Forschungsproben
Der Diamantritzer SYJ-01DS (ehemals DS-01) ist für Laboranwender konzipiert, die ein einfaches Handwerkzeug für die Vorbearbeitung oder Markierung benötigen. Er eignet sich zum Ritzen kleiner Mengen dünner, monokristalliner Substrate wie Silizium, Germanium, Lithiumniobat und Lithiumtantalat. Darüber hinaus ist er für dünnes Glas und zum Anbringen sichtbarer Referenzmarken auf Glas, Wafern, Kristallen und Metallproben geeignet.
Handhabung im Stiftstil
Der vertraute, stiftähnliche Korpus ermöglicht eine direkte Handhabung und macht das Werkzeug praktisch für gelegentliche Laborarbeiten.
Edelstahlkonstruktion
Das Gehäuse aus Edelstahl ist langlebig und korrosionsbeständig unter normalen Bedingungen der Handhabung und Lagerung in einem trockenen Labor.
Für kleine Mengen
Gut geeignet für gelegentliches Notieren, Probenvorbereitung, Positionieren von Markierungen und exploratives Arbeiten an einer begrenzten Anzahl von Stücken.
Mehrere Probenarten
Anwendbar auf bestimmte Halbleiterwafer, Dünnglas, Kristallsubstrate und Probenmarkierung auf einigen Metallen.
Tragbares Zubehör
Das kompakte Format ermöglicht es, es problemlos in der Nähe eines Probenvorbereitungstisches aufzubewahren oder zwischen verschiedenen Laborarbeitsbereichen zu transportieren.
Spezifikationen für hochpräzise Diamant-Anreißwerkzeuge SYJ-01DS
| Produktmodell | SYJ-01DS |
|---|---|
| Vorgängermodell | DS-01 |
| Produktart | Handdiamantstichel / Diamantstichstift / Präzisions-Diamantgravurstift |
| Tipp | Eingebetteter Diamantschneidpunkt |
| Körpermaterial | Edelstahl |
| Funktionsweise | Manuelle Bewertung und Kennzeichnung |
| Spezifizierte Wafermaterialien | Silizium, Germanium, Lithiumniobat und Lithiumtantalat |
| Sonstige spezifizierte Verwendungen | Dünnglasritzen; Markieren von Glas, Wafern, Germanium, Kristallen und Metallproben |
| Empfohlene Arbeitsskala | Kleine Mengen dünner Proben und vorläufige Laborverarbeitung |
| Lieferumfang | Bitte bestätigen Sie den Zeichner, die Schutzverpackung und jegliches Zubehör im formellen Angebot. |
Die Herstellerspezifikation enthält keine Angaben zur Gesamtlänge, zum Spitzenwinkel, zur Diamantqualität, zur maximalen Probenstärke oder zur Konfiguration der Ersatzspitze. Bitte prüfen Sie alle erforderlichen Werte vor der Bestellung.

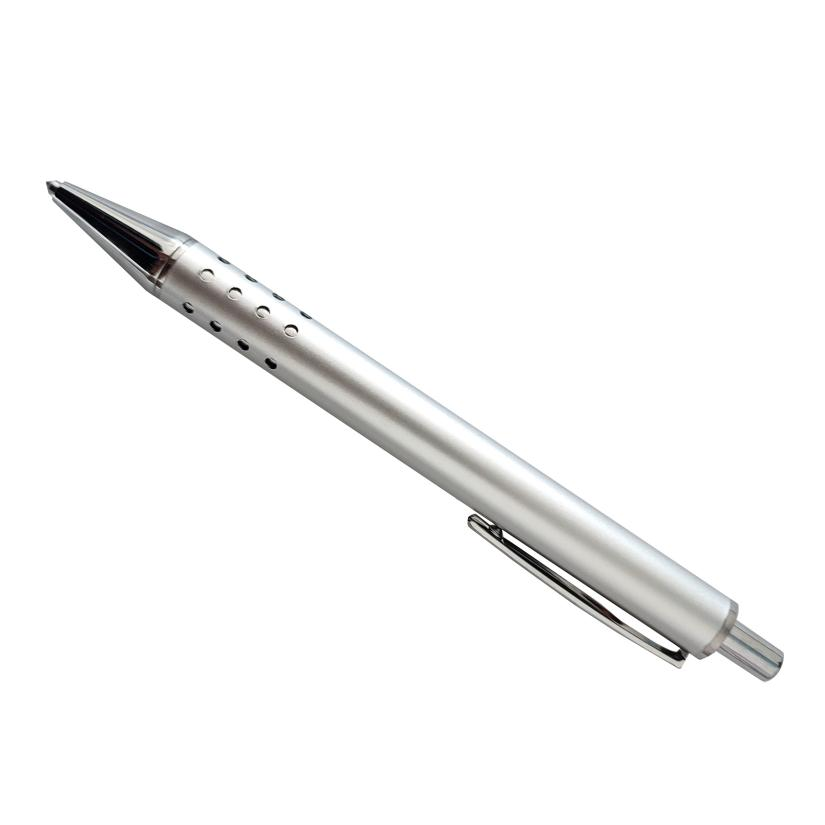

Diamantspitze und stiftförmiger Korpus
Typische Laboranwendungen
Siliziumwafer-Bearbeitung
Erstellen Sie bei der Probenpräparation im kleinen Maßstab eine manuelle Kerblinie auf geeigneten dünnen Siliziumstücken.
Germaniumsubstrate
Dünne Germaniumproben sollten angeritzt oder markiert werden, wenn der Prozess kein automatisiertes Vereinzeln erfordert.
LiNbO₃- und LiTaO₃-Kristalle
Unterstützung von Vorarbeiten an dünnen Lithiumniobat- und Lithiumtantalat-Einkristallsubstraten.
Dünnes Glas
Vor der kontrollierten Trennung mit Hilfe einer geeigneten Technik eine Führungskerbe auf dünnem Glas anbringen.
Markierung der Kristallprobe
Zur Steuerung des Forschungsablaufs sollen ausgewählte Kristallproben mit Identifikations- oder Positionierungsmarkierungen versehen werden.
Metallprobenmarkierung
Auf geeigneten Metallproben sollten Referenzmarken angebracht werden, sofern eine feine manuelle Anritzung akzeptabel ist.
Die tatsächlichen Ergebnisse hängen von den Materialeigenschaften, der Dicke, dem Oberflächenzustand, der Auflagemethode, der aufgebrachten Kraft und der Bedienungstechnik ab. Führen Sie zunächst einen Test an einer unkritischen Probe durch.
Betriebsanleitung
Grundlegender Arbeitsablauf beim Protokollieren
Bereiten Sie den Arbeitsbereich vor
Reinigen Sie die Probe und legen Sie sie auf eine ebene, stabile, rutschfeste Unterlage, die für das Material geeignet ist.
Definiere die Linie
Verwenden Sie eine geeignete gerade Kante oder Vorrichtung, wenn ein kontrollierter Schnitt erforderlich ist. Halten Sie Ihre Finger von der Ritzrichtung fern.
Führe einen leichten Probestrich aus.
Halten Sie den Anreißer ruhig und testen Sie Winkel und Druck an einer unauffälligen Stelle oder einem unkritischen Muster.
Erstellen Sie eine kontrollierte Partitur
Führen Sie die Spitze mit gleichmäßigem Druck entlang der geplanten Bahn. Wiederholte, starke Übergänge können zu Absplitterungen oder Oberflächenbeschädigungen führen.
Vor der Trennung prüfen.
Prüfen Sie die Linie unter geeigneter Beleuchtung oder Vergrößerung. Falls eine Trennung erforderlich ist, verwenden Sie ein für die spröde Probe geeignetes Verfahren.
Auswahlhinweise
Wann man einen manuellen Diamantanreißer wählen sollte
Wählen Sie den hochwertigen Präzisions-Diamantgravierstift SYJ-01DS für
Kleine Mengen, dünne Proben, Schnellreferenzmarken, Vorverarbeitung und Situationen, in denen eine manuelle Kontrolle akzeptabel ist.
Erwägen Sie Präzisionsgeräte für
Hoher Durchsatz, wiederholbare Abmessungen, komplexe Schnittwege, kontrollierte Schnitttiefe oder strenge Anforderungen an die Kantenqualität.
Bitte vor der Bestellung bestätigen.
Besprechen Sie ungewöhnlich dicke, harte, beschichtete, zerbrechliche, gefährliche oder besonders wertvolle Proben mit dem Lieferanten, bevor Sie das Werkzeug auswählen.
Häufig gestellte Fragen
SYJ-01DS Diamantgravierstift für die Probenbearbeitung – Häufig gestellte Fragen
Welche Materialien kann der SYJ-01DS bewerten oder benoten?
Die bereitgestellten Informationen dienen der Identifizierung dünner Silizium-, Germanium-, Lithiumniobat- und Lithiumtantalat-Wafer, dünner Glasproben, anderer Kristallproben und der Kennzeichnung von Metallproben. Die Eignung hängt von der Dicke, den Materialeigenschaften und dem gewünschten Ergebnis ab.
Ist es für das großflächige Vereinzeln von Wafern vorgesehen?
Nein. Es handelt sich primär um ein manuelles Laborgerät für kleine Mengen, dünne Proben, Vorverarbeitung und Markierung. Kontrolliertes oder größeres Zerkleinern erfordert in der Regel spezielle Präzisionsgeräte.
Durchschneidet der Stift die Oblate vollständig?
Das Werkzeug erzeugt eine kontrollierte Rilllinie. Eine geeignete, spröde Probe kann dann entlang dieser Linie mit einem geeigneten Verfahren getrennt werden. Es sollte nicht wie eine herkömmliche Klinge durch die Probe gepresst werden.
Kann es auf Glas verwendet werden?
Es ist für Glas mit begrenzter Dicke und zum Markieren von Glasoberflächen vorgesehen. Da Glasarten und -dicken variieren, testen Sie das Werkzeug an einem Ersatzstück und verwenden Sie geeignete Splitterschutzvorrichtungen.
Lässt sich die Diamantspitze austauschen?
Im Quelldokument ist nicht vermerkt, dass die Spitze austauschbar ist. Bitte erkundigen Sie sich vor der Bestellung beim Lieferanten nach Ersatz- oder Serviceoptionen.
Welche Informationen werden für ein Angebot benötigt?
Bitte geben Sie das Mustermaterial, die ungefähre Dicke, den Verwendungszweck, die benötigte Menge und den Lieferort an. Geben Sie außerdem alle Anforderungen an die Wiederholgenauigkeit oder Kantenqualität an.
Fordern Sie ein Angebot für den SYJ-01DS an
Senden Sie uns bitte Ihr Mustermaterial, die gewünschte Dicke und die geplante Rill- oder Markierungsaufgabe. Shenyang Kejing Automation Equipment Co., Ltd. prüft dann die Eignung des Produkts und klärt den Lieferumfang.
