Läpp- und Poliermaschine mit pneumatischem Druck

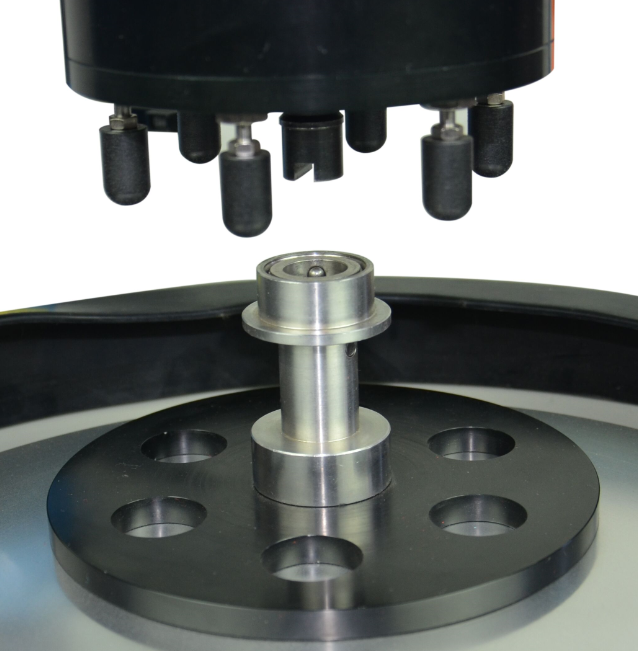

1. Die Tischschleif- und Poliermaschine ist standardmäßig mit 6 Probenladeöffnungen und Gasdüsen ausgestattet und ermöglicht die gleichzeitige Bearbeitung mehrerer Proben.
2. Die Tischschleif- und Poliermaschine reguliert den Druck über das Drosselventil, um Gleichmäßigkeit und Konsistenz beim Schleifen und Polieren zu erreichen.
3. Die Tischschleif- und Poliermaschine eignet sich besonders für montierte Proben und verschiedene zylindrische Proben, um unterschiedlichen experimentellen Anforderungen gerecht zu werden.
- Shenyang Kejing
- Shenyang, China
- 22 Werktage
- 50 Sets
- Information
Einführung in die Tischschleif- und Poliermaschine:

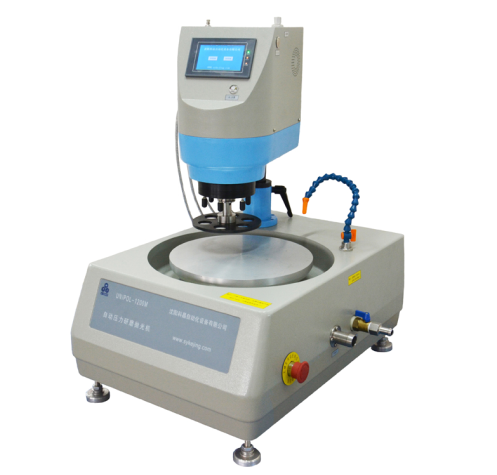

Die automatische Druckschleif- und Poliermaschine UNIPOL-1200M wird hauptsächlich in der Materialforschung eingesetzt. Sie findet breite Anwendung beim automatischen Schleifen und Polieren von Metallen, Keramik, Glas, Infrarot-Optikmaterialien (wie Zinkselenid, Zinksulfid, Silizium, Germanium und anderen Kristallen), Gesteinsproben, Mineralproben, Verbundwerkstoffen, organischen Polymeren und anderen Materialproben in Laboren von Hochschulen und Forschungsinstituten. Die Mehrstationen-Schleif- und Poliermaschine eignet sich besonders für das Schleifen kleiner zylindrischer Proben nach dem Einbetten. Sie kann auch zur Präparation von Zirkon-Datierungsobjekten und für die Kleinserienfertigung in Fabriken eingesetzt werden. Die Maschine nutzt eine pneumatische Mehrpunkt-Druckbeaufschlagung, um die Lastplatte gleichmäßig zu belasten und den Schleifdruck einzustellen. Während des Schleifvorgangs kann sich die Lastplatte je nach Schwierigkeitsgrad der Probe im Uhrzeigersinn oder gegen den Uhrzeigersinn drehen. Die Maschine verfügt über eine Zeitschaltuhr für die Schleif- und Polierzeit und stoppt automatisch nach Ablauf der Zeit, sodass sie unbeaufsichtigt betrieben werden kann. Unter Einwirkung von Druckluft presst die Luftsäule die Probe auf der Lastplatte gegen die rotierende Schleif- und Polierscheibe und realisiert so die Positionierung und das Schleifen der Probe.
Hauptmerkmale der automatischen Druckschleif- und Poliermaschine:
1. Die automatische Druckschleif- und Poliermaschine wird über einen Touchscreen gesteuert. Die Schleif- und Polierscheibe rotiert mit der eingestellten Drehzahl gegen den Uhrzeigersinn, während sich die Trägerscheibe mit der eingestellten Drehzahl und Richtung im Uhrzeigersinn oder gegen den Uhrzeigersinn drehen kann.
2. Die automatische Druckschleif- und Poliermaschine arbeitet mit Mehrpunkt-Druckbeaufschlagung und steuert und reguliert den Druck über ein Drosselventil.
3. Die automatische Druckschleif- und Poliermaschine zeichnet sich durch hohe Bearbeitungsgenauigkeit, stabile und zuverlässige Leistung, einfache Bedienung und ein breites Anwendungsspektrum aus.
Technische Parameter der Mehrstationen-Schleif- und Poliermaschine:
Produktname | UNIPOL-1200M Automatische Druckpolier-/Läppmaschine | |
Produktmodell | UNIPOL-1200M | |
Installationsbedingungen | 1. Temperatur und Luftfeuchtigkeit: 10-85%RH (bei 25℃ ohne Kondensation) Temperatur: 0-45℃. 2. Um die Tischschleif- und Poliermaschine herum befinden sich keine starken Vibrationsquellen und keine korrosiven Gase. 3. Stromversorgung: Einphasig: AC220V 50Hz 10A (die Steckdose muss über einen guten Schutzleiter verfügen). 4. Kühlwasser: Die Tischschleif- und Poliermaschine ist mit einem Zulauf und einem Ablauf ausgestattet. Sie müssen die Leitungswasser- und Abflussleitung oder den Filterkreislaufbehälter selbst anschließen. 5. Luftquelle: Druckluft: ≥0,5 MPa. 6. Werkbank: Es wird empfohlen, die Tischschleif- und Poliermaschine auf einer Werkbank oder einem Tisch mit einer Tragfähigkeit von mehr als 150 kg zu verwenden. 7. Belüftungseinrichtung: Gute Belüftungsumgebung, keine besonderen Anforderungen an die Belüftungseinrichtung. 8. Zusatzausrüstung (separat zu erwerben). Empfehlungen: 1. Tropfbewässerungssystem der Serie SZKD. 2. YJXZ-12 Mischumwälzpumpe. 3. YJXZ-25 automatischer Filterwassertank. 4. Geräuscharmer, ölfreier Luftkompressor. | |
Hauptparameter (Spezifikation) | 1. Stromversorgungsanschluss der Mehrstationen-Schleif- und Poliermaschine: AC220V、50Hz. 2. Gesamtleistung: 350 W. 3. Durchmesser der Schleif- und Polierscheibe: Ø300mm. 4. Durchmesser der Schnellkarten-Probenladeplatte: Ø150mm (Probenladelöcher: 6). 5. Durchmesser der Probenladeöffnung: Standard: Ø25mm, kundenspezifische Optionen: Ø22mm, Ø30mm, Ø45mm (MAX). 6. Hauptantriebsmotor der oberen Platte: Präzisions-Schrittmotor 4,4A. 7. Hauptantriebsmotor der unteren Platte: Gleichstrom-Permanentmagnetmotor DC110V 245W. 8. Geschwindigkeit der oberen Probenladeplatte: 1-60 U/min (Drehzahl einstellbar). 9. Drehzahl der unteren Schleif- und Polierscheibe: 50-500 U/min (Drehzahleinstellung). 10. Probenbeladungsbereich: Einstellung des pneumatischen Beladungsdrucks: 0,15-0,4 MPa. 11. Steuerungsmethode der Mehrstationen-Schleif- und Poliermaschine: Tasten + Touchscreen. | |

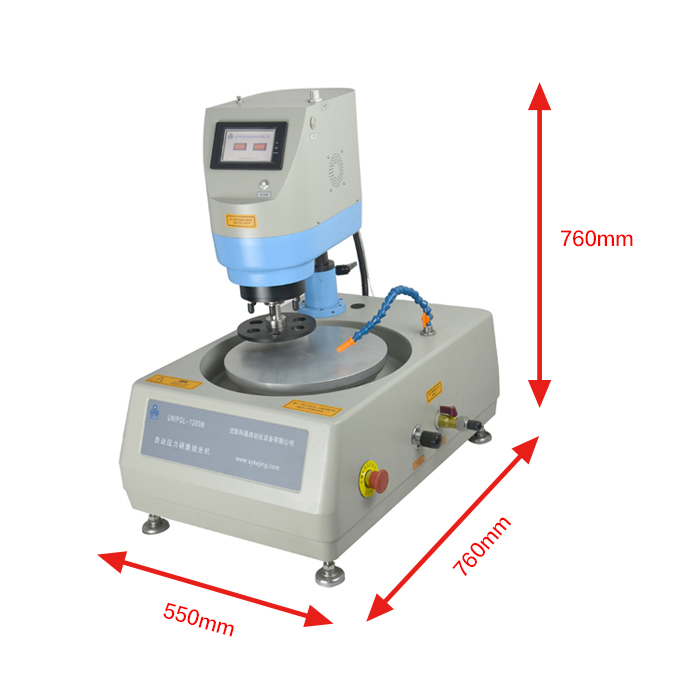

Produktabmessungen und Gewicht | Größe: L550×B760×H760mm. Gewicht: ≈95kg. |
|
Standardzubehör:
NEIN. | Name | Menge | Bild |
1 | Polierplatte aus Aluminiumguss | 1 Stück | |
2 | Probenhalterplatte | 1 Stück | |
3 | Magnetfolie | 2 Stück | |
4 | (Stahl) Läpppufferblech | 4 Stück | |
5 | Sandpapier (240#,400#,800#,1500#) | jeweils 2 Stück |
|
6 | Polierpad (Nubukleder, Kunstleder, Polyurethan) | Je 1 Stück |
|
7 | Diamantpolierpaste (W2.5) | 1 Stück |
|
Optionales Zubehör:
NEIN. | Name | Funktionstyp | Bild |
1 | SKZD-2 Schlammförderer | (optional) | |
2 | SKZD-3 Schlammförderer | (optional) |
|
3 | Automatischer Schlammförderer SKZD-4 | (optional) |
|
4 | SKZD-5 Schlammförderer | (optional) |
|
5 | YZXZ-12 Rührumwälzpumpe | (optional) | |
6 | Keramik-Läppplatte | (optional) | |
7 | Glas-Lappplatte | (optional) | |
8 | YJXZ-25 Automatischer Filter-Umwälzwassertank | (optional) |
|
9 | Geräuschloser ölfreier Luftkompressor | (optional) |
|
10 | Spezialwerkzeug für geologische Spundwände, verwendet zusammen mit UNIPOL-1200M | (optional) |
|
Garantie:
Ein Jahr beschränkte Garantie mit lebenslangem Support (ausgenommen sind durch unzureichende Lagerbedingungen verursachte Rostschäden).
