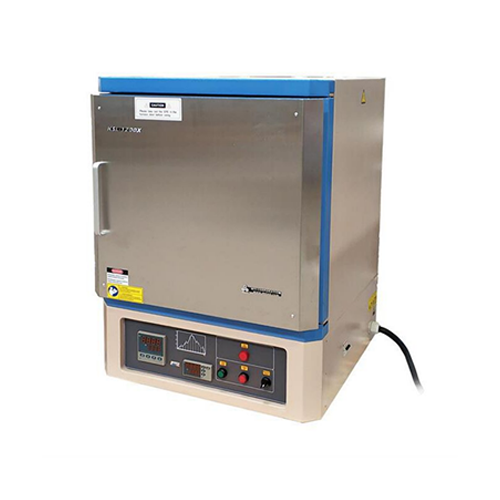

1200℃ Fünfseitiger Heizofen

1. Der hocheffiziente Kastenofen kann von fünf Seiten beheizt werden, wobei die Heizelemente in fünf Richtungen installiert sind: links, rechts, vorne und hinten sowie unten.
2. Die Maximaltemperatur des hocheffizienten Kastenofens kann 1200 °C erreichen (Langzeitbetrieb) und erfüllt damit die Anforderungen verschiedener Hochtemperaturprozesse.
3. Der hocheffiziente Kastenofen verfügt über eine doppelschichtige Schalenstruktur und ein eingebautes Luftkühlsystem. Der fünfseitig beheizte Kastenofen kann die Schalentemperatur effektiv senken, was sicher und energiesparend ist.

  • Shenyang Kejing
  • Shenyang, China
  • 10 Arbeitstage
  • 50 Sätze
  • Information

Einführung des Fünfseiten-Heizkastenofens:

Der KSL-1200X-5L-UL ist ein hocheffizienter Kastenofen mit fünfseitiger Beheizung. Durch die Heizelemente an allen fünf Seiten des Ofenraums wird die Temperaturfeldgleichmäßigkeit verbessert. Dieser Muffelofen mit fünfseitiger Beheizung wurde ursprünglich zum Glühen von Legierungen und anderen Metallen entwickelt, die eine hohe Temperaturfeldgleichmäßigkeit erfordern. Die Siliziumkarbidplatte befindet sich am Boden des Muffelofens mit fünfseitiger Beheizung. Das maximale Probengewicht beträgt 100 kg.

Five-sided heating box furnace

Hauptmerkmale des Fünfseiten-Heizkastenofens:

· Heizung auf fünf Seiten des Ofens (links, rechts, vorne, hinten und unten);

· Die maximale Temperatur kann 1200 °C erreichen (Lufteinlass und -auslass können je nach Kundenwunsch an der Rückseite und Oberseite des Ofens installiert werden);

· Das maximale Probengewicht beträgt 100 kg.


Technische Parameter des 5-Seiten-Heizmuffelofens:

Produktmodell1200℃ fünfseitiger Heizofen KSL-1200X-5L-UL
Offene Widerstandsdraht-Ofenauskleidung (optional)

Eigenschaften: hohe Heizrate, hohe Arbeitstemperatur

· Nenntemperatur: 1200 °C (langfristig);

·Empfohlene Heizrate: ≦10℃/min; (empfohlene Heizrate, die sich positiv auf die Lebensdauer des Geräts auswirkt)

· Nennspannung: AC 220 V, 50/60 Hz;

·Nennleistung: 9 kW, Nennstrom: 45 A;

·Heizelement: Molybdän-dotiertes Eisen-Chrom-Aluminium (die Oberfläche ist mit Zirkonoxid beschichtet, was die Lebensdauer deutlich verlängern kann);

·Thermoelement: Typ K.

Ofenauskleidung mit vergrabenem Widerstandsdraht (optional)

Eigenschaften: geringe Verschmutzung, Korrosionsbeständigkeit

·MAXIMALE Temperatur: 1100 (≦0,5 Stunden);

·Empfohlene Heizrate: ≦10℃/min; (die empfohlene Heizrate wirkt sich positiv auf die Lebensdauer des Geräts aus)

· Nennspannung: AC 220 V, 50/60 Hz;

·Nennleistung: 9 kW, Nennstrom: 45 A;

·Heizelement: Molybdän-dotiertes Eisen-Chrom-Aluminium (die Oberfläche ist mit Zirkonoxid beschichtet, was die Lebensdauer deutlich verlängern kann);

·Thermoelement: Typ K.

High efficiency box furnace

Aufbau eines hocheffizienten Kastenofens

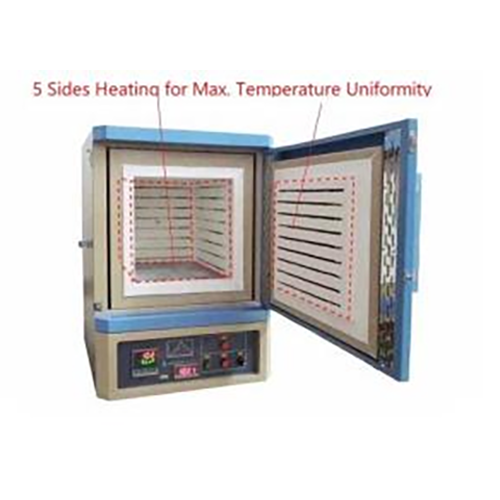

▪ Durch die fünfseitige Erwärmung (links, rechts, vorne, hinten und unten) kann ein gleichmäßiges Temperaturfeld erreicht werden;

▪ Die innere Ofenoberfläche ist mit einer aus den USA importierten Hochtemperatur-Aluminiumoxidbeschichtung überzogen, um die Reflektivität und Heizleistung des Geräts zu verbessern und gleichzeitig die Lebensdauer des Instruments zu verlängern.

▪ Durch die Verwendung einer doppelschichtigen Schalenstruktur ist die doppelschichtige Ofenschale mit einem Luftkühlungs-Zirkulationssystem ausgestattet

▪ Die SiC-Platte ist in den Boden der Ofenkammer eingebettet (das Heizelement befindet sich unter dem SiC) und kann einem Probengewicht von 100 kg standhalten.

▪ Optionaler φ8mm-Lufteinlass, der je nach Kundenwunsch auf der Rückseite des Ofenkörpers installiert werden kann. An der Oberseite befindet sich eine Entlüftungsöffnung zum Ablassen von Schadstoffen und Wasserdampf, wodurch die Lebensdauer des Geräts verlängert wird.

▪ Zur Temperaturkontrolle und -erkennung werden doppelte Thermoelemente und doppelte Instrumente verwendet, um sicherzustellen, dass es bei Experimenten nicht zu Übertemperaturunfällen kommt.

▪ Mit Überhitzungs- und Kupplungsbruchschutz sowie mit Abschaltfunktion bei Türöffnung.

Temperaturkontrollsystem eines hocheffizienten Kastenofens

·Verwenden Sie ein Eurotherm-Gerät zur Temperaturregelung

· Temperaturregelgenauigkeit des 5-Seiten-Heizmuffelofens: ±0,1℃

Spezifikationen des hocheffizienten Kastenofens

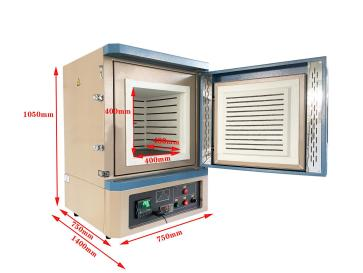

· Größe des 5-seitigen Heizmuffelofens: 750 mm L × 750 mm B × 1050 mm H

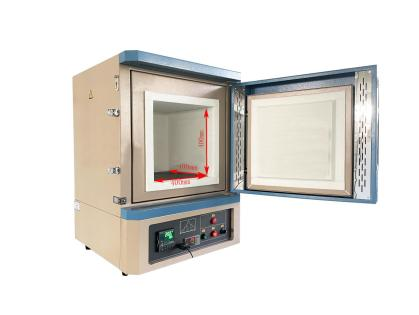

· Innenmaße des Ofens: 400 mm L × 400 mm B × 400 mm H

· Gewicht: 220 kg

5-Side Heating Muffle Furnace

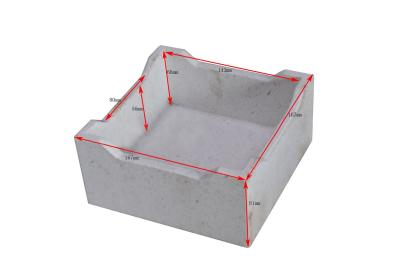

Optionales Zubehör (Tiegel) des 5-Seiten-Heizmuffelofens

Gegen Aufpreis stehen folgende Tiegel zur Auswahl:

· Kapselgröße: 167 x 167 x 81 mm

·Material: Korundmullit

· Temperaturbeständigkeit: 1600 Grad

Five-sided heating box furnace

Konformität des 5-Seiten-HeizmuffelofensCE-Zertifizierung, UL- oder CSA-Zertifizierung sind gegen Aufpreis erhältlich.


Warum sollten Sie sich für einen Fünfseiten-Heizkastenofen entscheiden?

1. Gleichmäßigere Temperaturfeldverteilung und höhere Prozesskonstanz:

Herkömmliche Kammeröfen nutzen meist eine dreiseitige Beheizung, während fünfseitige Kammeröfen mit Heizelementen links, rechts, vorne, hinten und unten ausgestattet sind und so aus mehreren Richtungen heizen, was die Temperaturgleichmäßigkeit deutlich verbessert. Dies ist besonders wichtig für Materialien (wie Legierungen, Keramik, Funktionsmaterialien), die beim Glühen, Sintern und bei der Wärmebehandlung eine extrem hohe Temperaturkonstanz erfordern.

2. Reduzieren Sie Wärmebehandlungsfehler und verbessern Sie die Ausbeute:

Ein ungleichmäßiges Temperaturfeld kann leicht zu einer ungleichmäßigen Erwärmung der Materialien führen, was zu inneren Spannungen, Verformungen oder Leistungseinbußen führen kann. Die fünfseitige Heizstruktur des fünfseitigen Heizkastenofens kann die Phänomene „Hot Spot“ und „Cold Zone“ effektiv vermeiden. Dadurch kann jedes Probenteil im idealen Temperaturbereich verarbeitet werden, was die Produktqualifizierungsrate und Wiederholbarkeit verbessert.

3. Geeignet für hochbelastbare/großvolumige Proben:

Dieses Modell des fünfseitigen Heizkammerofens verfügt über eine Siliziumkarbid-Tragplatte am Boden, die Proben mit einem Gewicht von bis zu 100 kg tragen kann. In Kombination mit dem fünfseitigen, wärmeableitenden Design des hocheffizienten Kammerofens können selbst große oder schwer beladene Proben stabile Wärmebehandlungseffekte erzielen, ohne dass es zu Temperaturunterschieden durch Lastversatz kommt.


Wir verfügen über langjährige Branchenerfahrung und genießen bei unseren Kunden einen guten Ruf. Bei Fragen können Sie sich gerne an uns wenden. Wir freuen uns auf die Zusammenarbeit.
